（3）F/FH电磁式蓋出入口付标准型（吊下形）

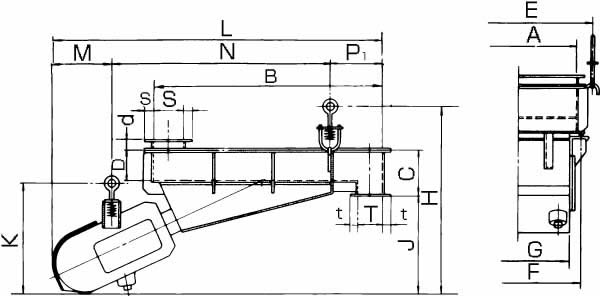

■尺寸表

単位：mm

形式	A	B	C	D	d	E	F	G	H	J	K	L	M	N	P₁	S	s	T	t
F-152BDT	200	670	130	80	40	283	306	204	485	240	300	875	140	565	170	80	25	60	25
	200	655	130	80	40	283	306	204	485	240	300	875	140	565	170	Φ150	－	60	－
	150	570	130	80	40	233	306	204	485	240	300	825	140	565	120	80	25	60	25
	150	820	130	80	40	232	306	204	485	240	300	975	140	665	170	80	25	60	25
	120	870	130	80	40	202	306	204	485	240	300	975	140	665	170	80	25	60	25
F-212BDT	310	840	180	120	50	406	412	310	600	305	335	1125	180	765	180	100	30	80	30
	310	740	180	120	50	406	412	310	600	305	335	1025	180	665	180	^□200	30	80	30
	310	840	180	120	50	406	412	310	600	305	335	1125	180	765	180	200	30	80	30
	200	1240	180	120	50	296	412	310	600	310	335	1350	180	870	300	200	30	80	30
	200	1400	220	120	60	296	412	310	600	270	335	1410	180	870	360	Φ200	－	Φ200	－
F-22BDT	350	1010	210	140	50	456	500	380	745	380	460	1370	180	940	250	120	30	100	30
	450	810	210	140	50	556	500	380	740	380	465	1330	190	940	200	Φ200	30	100	30
	310	1140	210	140	50	500	500	380	740	380	465	1475	190	1040	245	Φ200	－	80	30
	400	1000	190	120	50	506	500	380	725	380	460	1370	180	940	250	300	30	100	30
	280	1500	210	140	50	386	500	380	745	380	460	1620	180	1150	290	120	30	100	30
FH-22BDT	450	1010	210	140	50	556	500	380	745	380	460	1420	180	940	250	120	30	100	30
	450	1175	250	140	50	556	500	380	750	350	465	1505	190	1050	265	200	－	150	30
	300	1425	205	150	40	406	500	380	660	250	450	1680	210	1000	470	300	30	150	30
	310	1400	180	120	50	416	500	380	720	390	460	1570	180	1030	360	100	30	80	30
	280	1600	210	140	50	386	500	380	745	380	460	1600	180	1200	290	120	30	100	30
F-33BDT	550	1185	240	160	50	720	628	508	980	490	570	1725	310	1140	275	150	45	120	45
	700	835	240	160	50	870	628	508	950	465	570	1485	310	905	270	150	45	120	45
	450	1275	290	140	40	620	628	508	910	400	585	1605	315	990	300	150	45	Φ200	45
	380	1700	240	160	50	550	628	508	980	500	570	1990	310	1340	340	150	45	120	45
FH-33BDT	600	1185	240	160	50	770	666	546	1000	520	590	1725	310	1140	275	150	45	120	45
	750	835	240	160	50	920	666	546	970	490	590	1665	310	905	270	150	45	120	45
	550	1485	240	160	50	720	666	546	1000	470	590	1905	310	1270	325	350	70	120	45
	380	1800	240	160	50	550	666	546	1000	520	590	1040	310	1340	390	150	45	120	45
