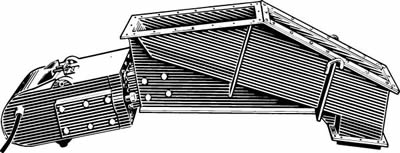

（2）F/FH电磁式蓋出口付标准型

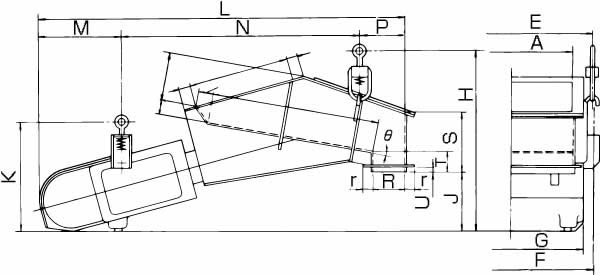

■尺寸表

単位：mm
形 式 A B C D E F G θ H J K
　F-212BDT 300 600 50 160 396 412 310 10° 490 140 320
300 600 50 160 396 412 310 6° 545 200 330
350 580 50 190 446 412 310 10° 500 140 320
　F-22BDT 350 700 60 190 446 500 380 10° 600 190 450
350 700 60 190 446 500 380 6° 680 260 460
　FH-22BDT 400 700 60 190 496 500 380 10° 600 190 450
400 700 60 190 496 500 380 6° 680 260 460
450 700 60 190 546 500 380 10° 600 190 450
　F-33BDT 500 850 80 240 672 628 508 10° 870 255 560
500 850 80 240 672 628 508 6° 960 345 570
500 850 80 240 672 628 508 10° 855 240 550
　FH-33BDT 550 850 80 240 722 666 546 10° 890 275 580
550 850 80 240 722 666 546 6° 980 365 590
550 850 80 240 722 666 546 10° 900 265 575
　F-44BDT 700 950 80 270 920 954 838 10° 1020 330 620
700 950 80 270 920 954 838 6° 1130 450 640
700 950 80 270 920 954 838 10° 1050 330 615
　F-45BDT 850 1150 100 320 1072 1142 840 10° 1140 360 820
850 1150 100 320 1072 1142 840 6° 1270 490 840
850 1150 100 320 1072 1142 840 10° 1175 360 825
　FH-45BDT 900 1250 120 350 1122 1143 840 10° 1160 340 810
900 1250 120 350 1122 1143 840 6° 1300 480 840
900 1250 120 350 1122 1143 840 10° 1240 375 825
