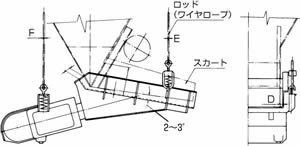

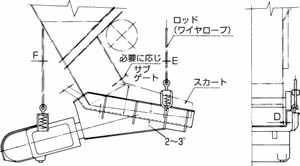

| F/FH电磁式平底开放标准型 |
  |
| 单位：mm |
| 形式 | A | B | C | D | E | F |
| F-212BDT | 30 | 150 | 20 | 10 | Φ1/2”(Φ10) | Φ1/2”(Φ10) |
| F-22BDT | 30 | 180 | 20 | 10 | Φ1/2”(Φ10) | Φ5/8”(Φ10) |
| FH-22BDT | 30 | 200 | 20 | 10 | Φ1/2”(Φ10) | Φ5/8”(Φ10) |
| F-33BDT | 30 | 250 | 20 | 15 | Φ3/4”(Φ12) | Φ3/4”(Φ12) |
| FH-33BDT | 30 | 280 | 20 | 15 | Φ3/4”(Φ12) | Φ3/4”(Φ12) |
| F-44BDT | 50 | 350 | 30 | 20 | Φ1” (Φ12) | Φ1” (Φ16) |
| F-45BDT | 50 | 450 | 30 | 20 | Φ1” (Φ12) | Φ11/8”(Φ16) |
| FH-45BDT | 50 | 520 | 30 | 20 | Φ1” (Φ12) | Φ11/8”(Φ16) |
