| LFG系列shinko_sinfonia_神钢电机供料机 |
|
| |

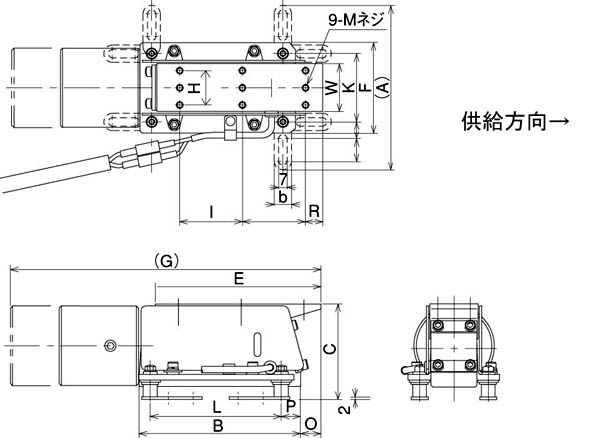

| 外形尺寸图 | |
 |
|
| |
| 样式 |
| 形式 | LFG-400 | LFG-550 | LFG-700 | ||
| 定格電圧(V) | 200 |
||||
| 定格電流(A) | 0.08 | 0.15 | 0.2 | ||
| 振動数(Hz) | 80～110 | 75～100 | 65～90 | ||
| 駆動部質量(kg) | 4.3 | 8.5 | 14.0 | ||
| 板ばね角度（度） | 15 |
||||
| 最大振幅(mm) | 0.65 | 0.75 | 0.9 | ||
| 適用 コントローラ |
AC 200V用 |
シングル | C8-05VF | ||
| ツイン | C8-3VFT-2 | ||||
| AC 100V用 |
シングル | C8-05VF + C8-TR | |||
| ツイン | C8-3VFT-1 | ||||
| |
| 尺寸表 |
単位：mm |
| 形式 | A | B | C | E | F | G | H | I |
| LFG-400 | 145 | 142 | 84 | 145 | 80 | 230～270 | 28 | 55 |
| LFG-550 | 181 | 202 | 104 | 200 | 100 | 315～375 | 38 | 75 |
| LFG-700 | 191 | 205 | 114 | 250 | 110 | 400～460 | 46 | 90 |
| 形式 | K | L | M | O | P | R | W | b | i | n |
| LFG-400 | 60 | 115 | 6 | 18 | 17 | 15 | 42 | 15 | 20 | 15 |
| LFG-550 | 75 | 165 | 6 | 21 | 22 | 20 | 52 | 20 | 25 | 17.5 |
| LFG-700 | 85 | 215 | 6 | 22 | 27 | 25 | 61 | 20 | 25 | 17.5 |
| |
|
|
|||||||||||||||||||||||||||||||||||||||||||||||||
| |
