| C9-4DM系列 |
|

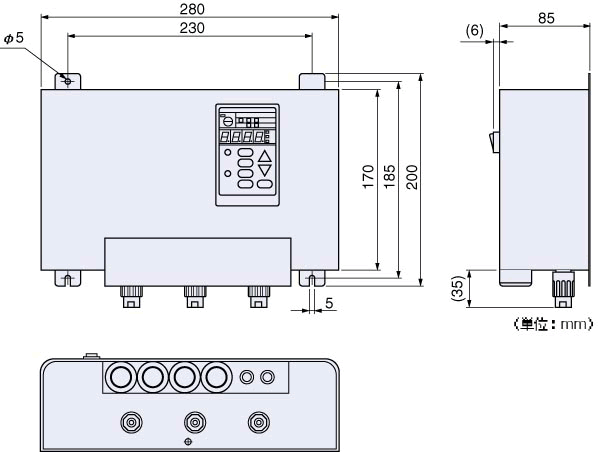

| 外形尺寸图 |
 |
| 样式 |
| 形式 | C9-4DM |
|
| 入力電源 | AC200/220V 土10% 50/60Hz | |
| 出力 | 制御方式 | PWM方式 |
| 電圧(V) | 0～190 | |
| 振動数(Hz) | 60～120 | |
| 最大電流(A) | 水平：4 垂直：2 | |
| 付加機能 | 共振点自動追尾制御 | 水平の共振点を自動的に追尾 精度：共振周波数土0.3% |
| 定位相差制御 | 水平と垂直の振幅位相差を一定に制御 | |
| 定振幅制御 | 水平と垂直の振幅を一定に制御 | |
| 表示機能 | 出力周波数、水平/垂直振幅??位相差等を表示 | |
| 設定機能 | 水平/垂直振幅、位相差等を設定 | |
| 速度切替 | 外部信号の設定により4通りの設定値記憶が可能 | |
| 運転•停止制御 | 外部信号で運転停止が可能 | |
| 出力信号 | 運転と同調した信号を出力 | |
| ソフトスタート | 立ち上がり時間 0.2秒～4.0秒 | |
| オン??オフディレイ | ディレイ時間 0.2秒～4.0秒 | |
| センサ電源 | DC12V、max80mAを3Pコンセントプラグに用意 | |
| 同期電源出力 | 機能 | パーツフィーダの運転(RUN)に同調した電源出力 |
| 制御方式 | トライアックによるON/OFF制御 | |
| 出力電圧 | コントロール電源に同じ | |
| 最大電流(A) | 2 | |
| その他 | 耐ノイズ電圧(V) | 1000以上 |
| 使用温度範囲（度） | 0～40 | |
| 使用湿度範囲（%） | 10～90(但し、結露なきこと） | |
| 外形色 | グレー(日本塗料工業 S2-1006) | |
| 外形寸法(mm) | 280 (W) X200 (H) X90 (D) (コンセントプラグ含まず） | |
| 質量(kg) | 2.4 | |
| |
