线圈旋转型shinko_sinfonia_神钢电机离合器<TR-5>



形 式

TR-5
定格トルク     Nm
50

定格電圧     DC-V

24
消費電力    W(at75℃)
20

質量               kg

0.90

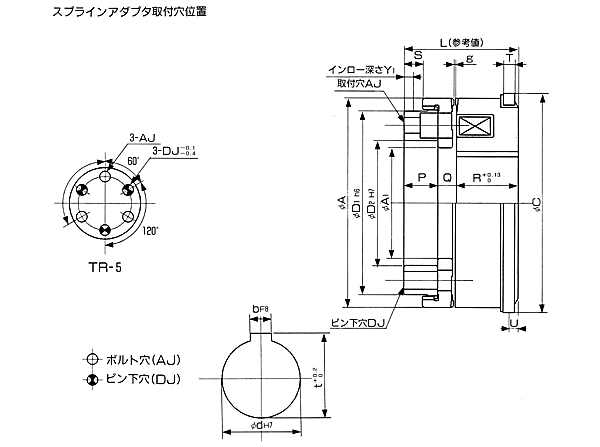

単位 : mm



A 76.2
A1 38.1
C 77.7
D1 64
D2 42


L 39.9
P 11.2
Q 7.8
R 20.9
S 5.3
T 6.3
U 5.1
Y1 3
g
0.3 +0.2
0

A
J
P.C.D 53.75



φ55穴
φ9座グリ
深さ6.5
D P.C.D 53.75
ピン下穴 6

d 32
b 10
t 35.5
電源箱
DMP-63/24A
