线圈旋转型shinko_sinfonia_神钢电机离合器<TR-40>



形 式

TR-40
定格トルク     Nm
400

定格電圧     DC-V

24
消費電力    W(at75℃)
47

質量               kg

6.8

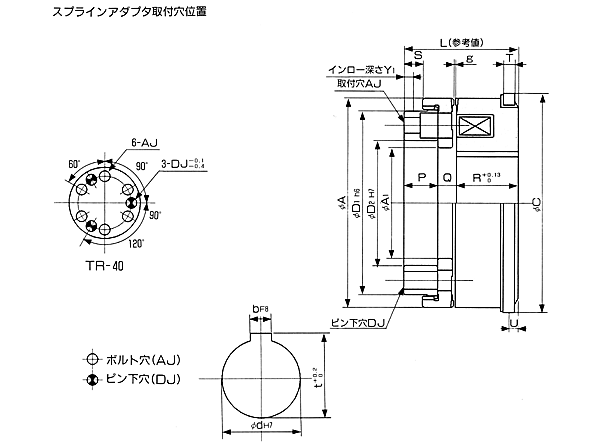

単位 : mm



A 137.7
A1 71.4
C 142.9
D1 118
D2 84


L 76.2
P 22.4
Q 12.53
R 41.27
S 13.8
T 8
U 5.6
Y1 6
g
0.4 +0.3
0

A
J
P.C.D 101.6



φ8.8穴
φ14座グリ
深さ10
D P.C.D 101.6
ピン下穴 10

d 62
b 18
t 68
電源箱
DMP-63/24A
