线圈旋转型shinko_sinfonia_神钢电机离合器<TR-20>



形 式

TR-20
定格トルク     Nm
200

定格電圧     DC-V

24
消費電力    W(at75℃)
42

質量               kg

4.1

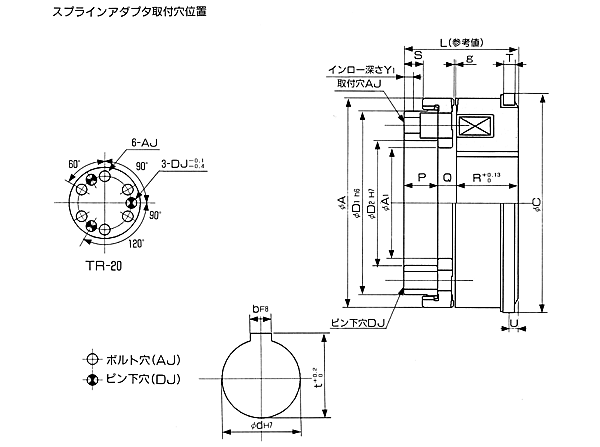

単位 : mm



A 117.4
A1 62
C 122.2
D1 103
D2 70


L 64.3
P 19
Q 10.63
R 34.67
S 10.4
T 6.3
U 5.1
Y1 5
g
0.4 +0.3
0

A
J
P.C.D 86.87



φ8.8穴
φ14座グリ
深さ10
D P.C.D 86.87
ピン下穴 10

d 52
b 15
t 57
電源箱
DMP-63/24A
