线圈静止型shinko_sinfonia_神钢电机离合器＜TO-2＞



形　式

T0-2
定格トルク  　　　Nm
20

定格電圧　 　　  DC-V
24
消費電力　　      W(at75℃)
13

質量　                  kg
0.60

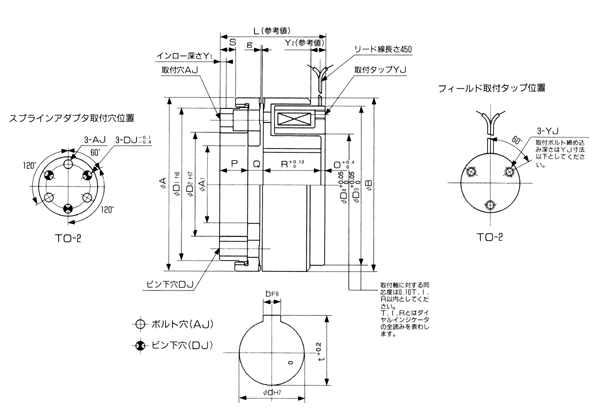

単位 : mm

径
方
向		 A 50.8
A1 15.9
B 50.8
D1 44
D2 25
D3 46.56
D4 23.04
軸
方
向		 L 40.3
O 2
P 8.6
Q 6.1
R 23.6
S 4.5
Y1 2
Y2 4.6
g
0.2 +0.1
0
取
付		 AJ P.C.D 35
ボルト穴
φ3.4穴??φ6.5
座グリ深さ4
DJ P.C.D 35
ピン下穴 4
YJ P.C.D 38.1
タップ M3×4.5
軸
穴		 d 12
b 4
t 13.5
電源箱
DMP-20/24A
